OPTILINE® Einflaschenset

(Wasserschloss und Sekretaufnahme in einer Flasche (1000 ml))

Mit diesem System wird Luft, Sekret oder Blut entweder über eine externe Sogquelle oder mittels Schwerkraftdrainage aus der Brusthöhle abgeleitet.

Ein Wasserschloss fungiert dabei als Rückschlagventil mit geringem Widerstand, indem es über ein in Sterilwasser oder NaCl-Lösung getauchtes Steigrohr Luft aus dem Thorax ableitet, zugleich aber ein Rückströmen von Luft in die Brusthöhle beim Atmen verhindert.

Eine Markierung am Steigrohr gibt die Eintauchtiefe mit dem optimalen Widerstand der Wassersäule an, die bei erhöhter Flüssigkeitsansammlung leicht nachreguliert werden kann.

Vorteile:

• Einfache Handhabung
• transparentes Flaschendesign für eine optimale Sichtkontrolle
• Bilanzierungsstreifen zur Fixierung von Kontrollwerten

OPTILINE® Zweiflaschenset

(Wasserschloss mit Rückflusssicherung (Lippenventil) und Sekretaufnahme in getrennten Flaschen)

Mit diesem System wird Luft, Sekret oder Blut entweder über eine externe Sogquelle oder mittels Schwerkraftdrainage aus der Brusthöhle abgeleitet.

Das Set verfügt über eine seperate Sammelflasche zur Flüssigkeitsaufnahme, die der Flasche mit Wasserschloss vorgeschaltet ist. Sie nimmt die abgeleitete Drainageflüssigkeit auf, während sie die Luft aus der Brusthöhle an die Wasserschlossflasche weiterleitet. Dadurch kann die dortige Wassersäule ungeachtet der Menge an abgeleiteter Drainageflüssigkeit auf einem konstanten Niveau gehalten werden und ein gleich bleibend niedriger Widerstand gegenüber der pleuralen oder mediastinalen Kavität gewährleistet werden.

Das Steigrohr verfügt als zusätzliche Absicherung über ein Lippenventil, welches ein Rückfließen von Flüssigkeit aus der Wasserschlossflasche, auch bei einem zeitweiligen Verlust des Wasserschlosses (z.B. bei einem Patiententransport), verhindert und dient zugleich als Fistelindikator (Undichtigkeitsanzeige).

Vorteile:

• Konstantes Vakuum am Patienten ohne Nachregulierung
• Abgeleitete Drainageflüssigkeit ist separat einsehbar und messbar
• Ein Lippenventil an der Wasserschlossflasche dient als Rücklaufsicherung und Undichtigkeitsindikator
• Einfache Handhabung
• transparentes Flaschendesign für eine optimale Sichtkontrolle
• Bilanzierungsstreifen zur Fixierung von Kontrollwerten

OPTILINE® Zweiflaschenset PLUS

(Wasserschloss mit Rückflusssicherung (Lippenventil) und Sekretaufnahme in getrennten Flaschen)

Mit diesem System wird Luft, Sekret oder Blut entweder über eine externe Sogquelle oder mittels Schwerkraftdrainage aus der Brusthöhle abgeleitet.

In der ersten Flasche wird die abgeleitete Drainageflüssigkeit gesammelt, während die abgesaugte Luft über ein kurzes Rohr mit Lippenventil an die zweite Flasche mit Wasserschloss weitergeleitet wird. Ungeachtet der Menge an abgeleiteter Drainageflüssigkeit kann die Wassersäule somit stets auf einem konstanten Niveau gehalten werden und dadurch ein gleich bleibend niedriger Widerstand gegenüber der pleuralen oder mediastinalen Kavität gewährleistet werden.

Als zusätzliches Feature verfügt die PLUS-Variante über eine spezielle Druckabsicherung. Die mit 925 ml Sterilwasser oder NaCl-Lösung befüllte Wasserschlossflasche erlaubt einen Sog von bis zu 21 cmH2O, welcher der maximalen Eintauchtiefe der Wassersäule entspricht. Eine höhere Einstellung an der externen Sogquelle wird durch die Öffnung des Sogregulierungsrohres ausgeglichen. Eine Überschreitung des festgelegten Maximaldrucks wird damit verhindert.

Das skalierte Sogregulierungsrohr, welches durch Verschieben die Sogintensität patientengerecht variieren kann, besitzt außerdem eine Rücklaufsicherung, die ein Herausspritzen von Flüssigkeit aus der Wasserschlossflasche bei temporärem Überdruck (z.B. Husten) verhindert.
Das Verbindungsrohr zur Sekretsammelflasche verfügt auch bei der PLUS-Variante über ein Lippenventil als Rücklaufsicherung und Fistelindikator.

Vorteile:

• Konstantes Vakuum am Patienten ohne Nachregulierung
• Sogregulierung zur Druckabsicherung (keine Überschreitung des festgelegten Maximaldrucks möglich)
• Abgeleitete Drainageflüssigkeit ist separat einsehbar und messbar
• Ein Lippenventil an der Wasserschlossflasche dient als Rücklaufsicherung und Undichtigkeitsindikator
• Einfache Handhabung
• transparentes Flaschendesign für eine optimale Sichtkontrolle
• Bilanzierungsstreifen zur Fixierung von Kontrollwerten

OPTILINE® Schlauchsysteme

Einflaschenschlauchsystem Standard

Zweiflaschenschlauchsystem mit Lippenventil

Zweiflaschenschlauchsystem PLUS mit Lippenventil

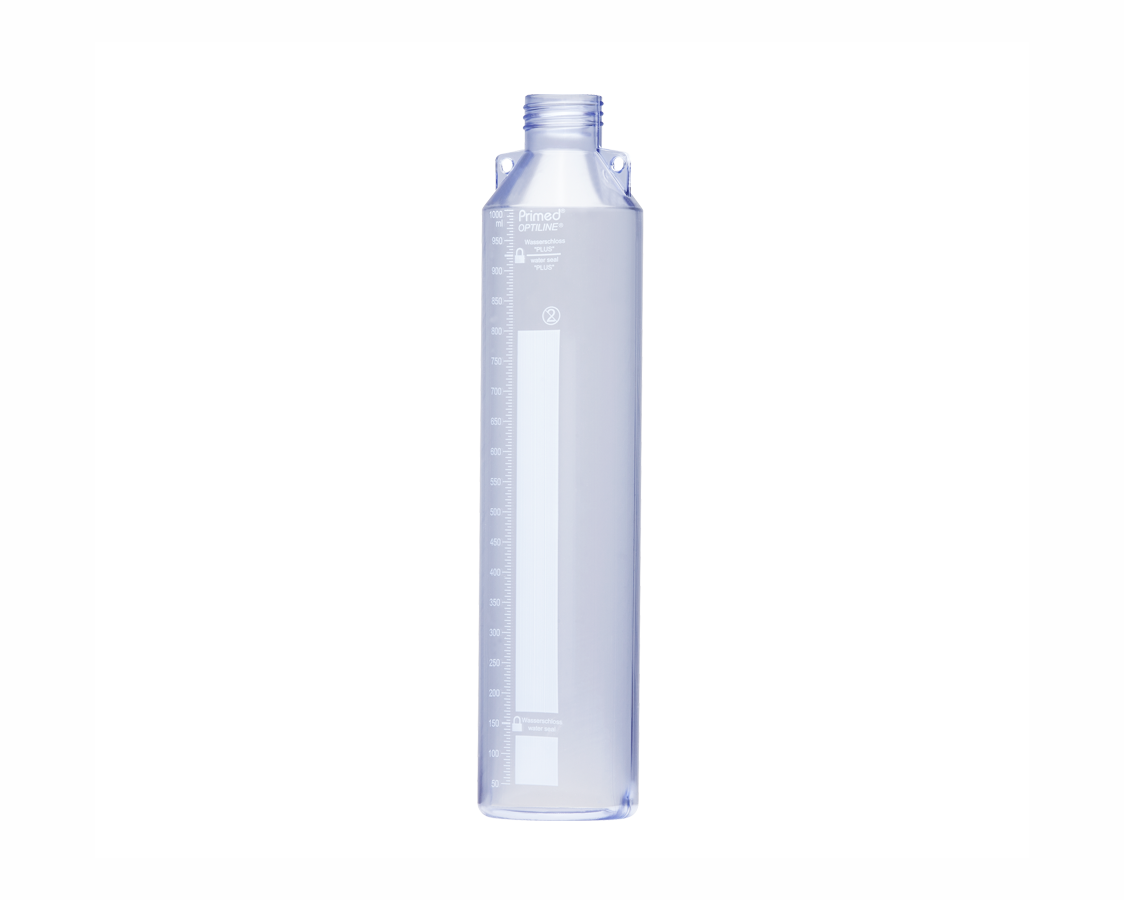

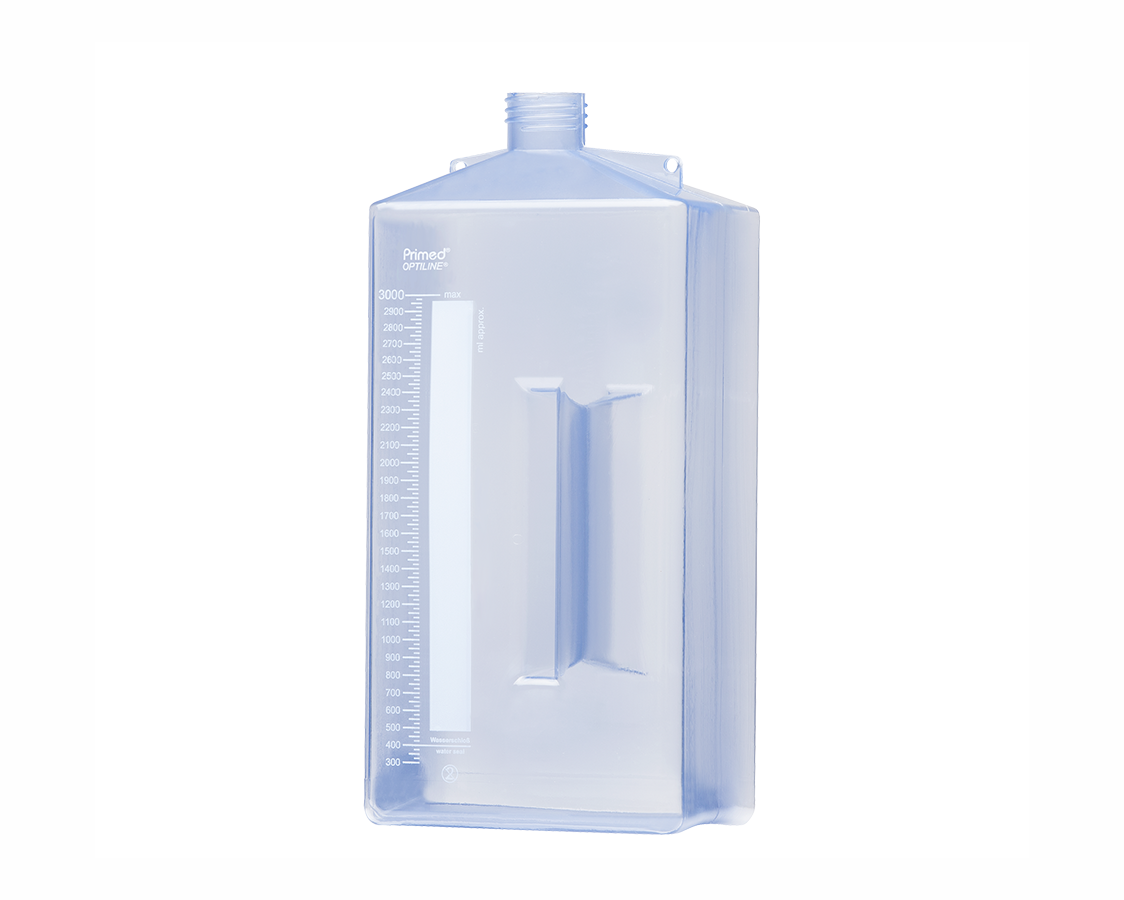

OPTILINE® Thoraxdrainageflaschen

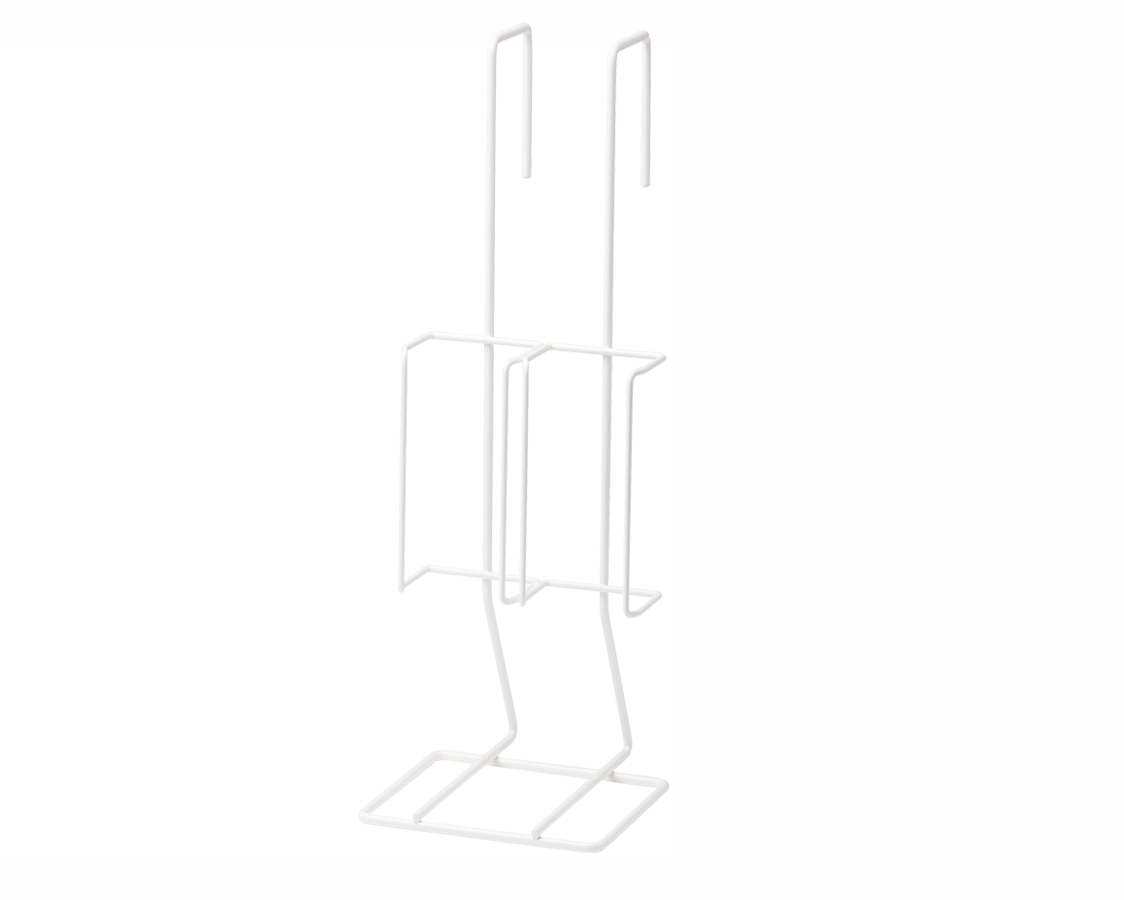

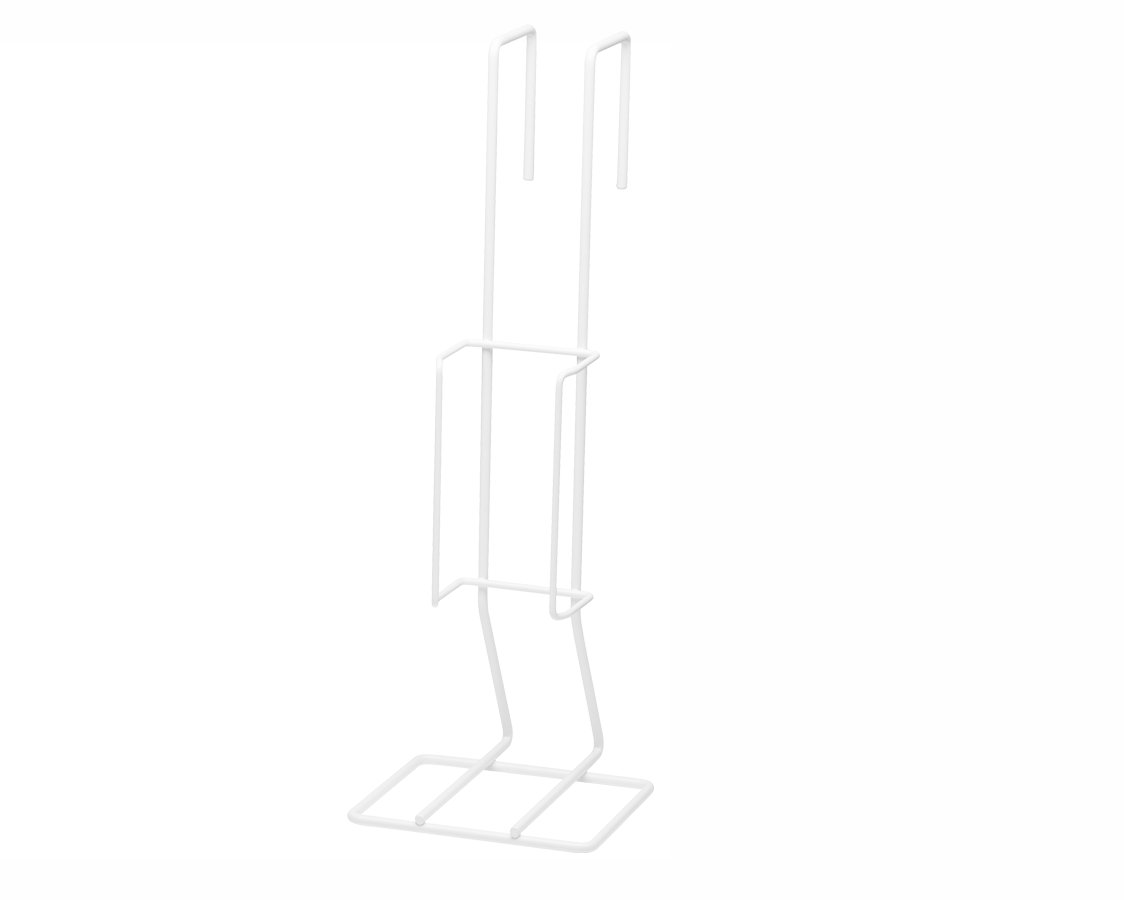

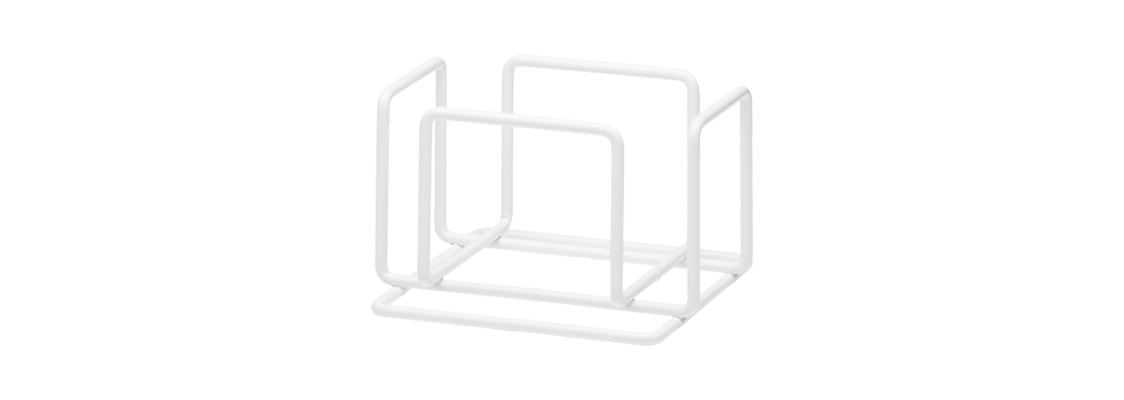

OPTILINE® Flaschenständer

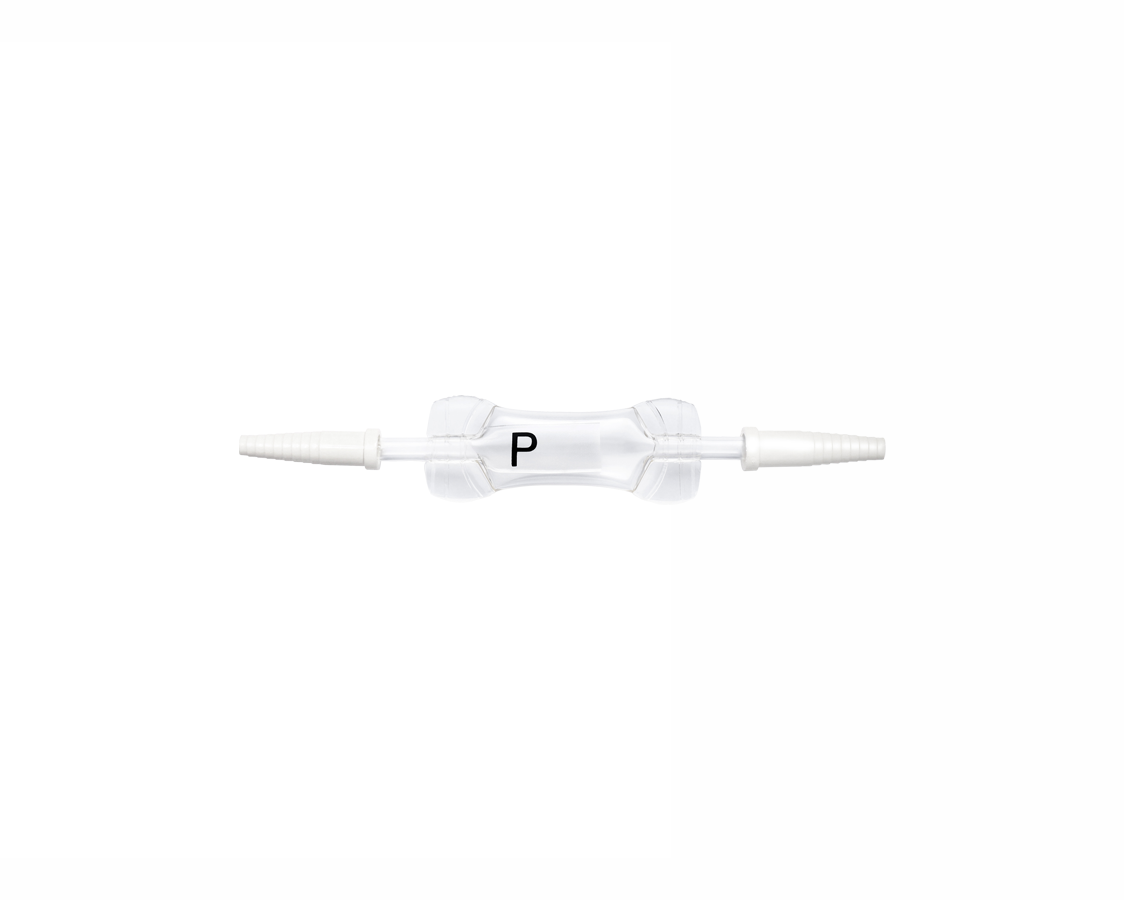

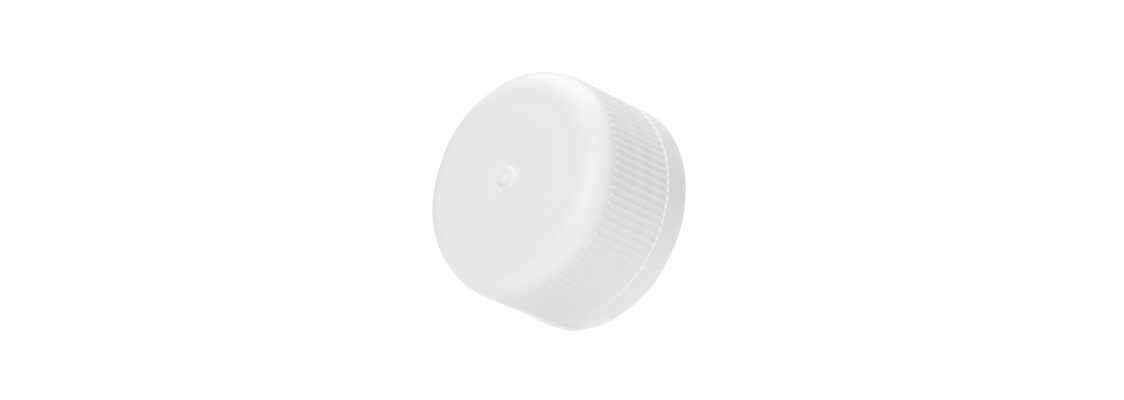

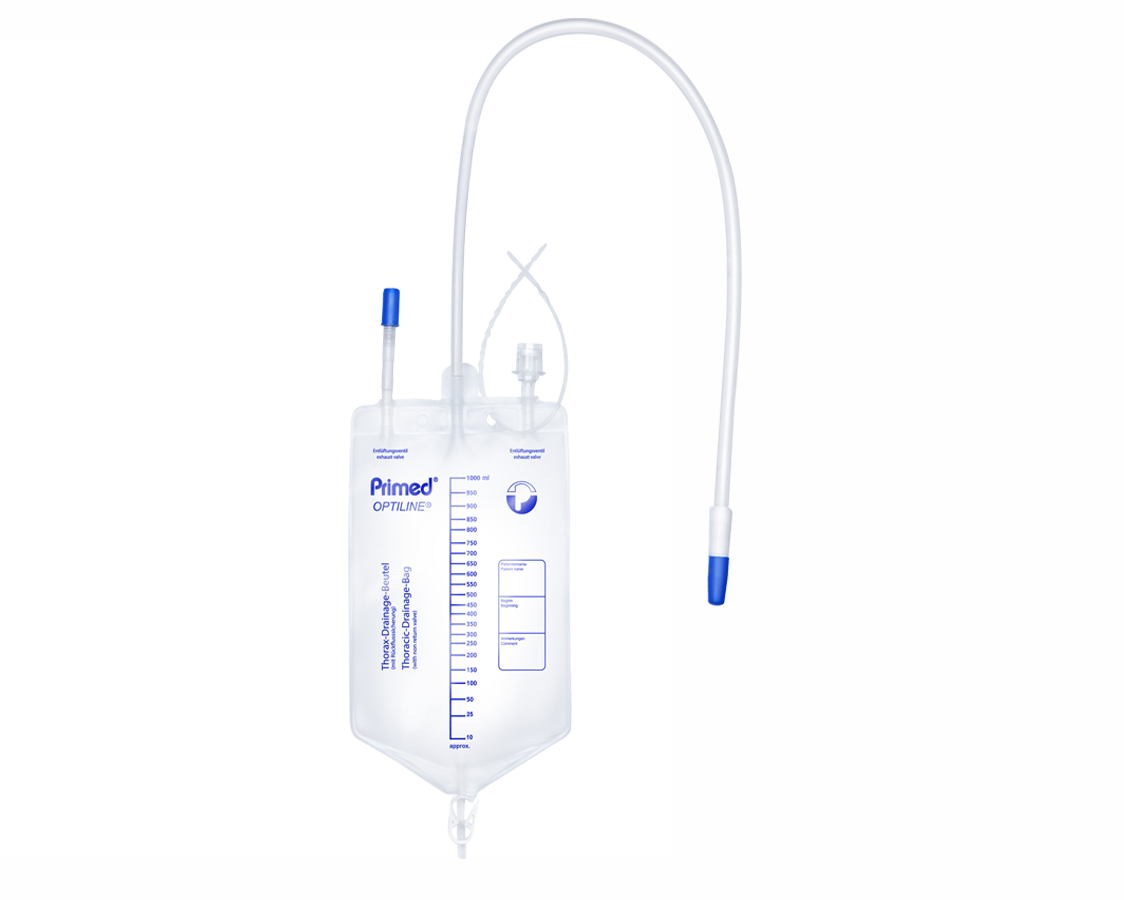

OPTILINE® Zubehör
